Linha de produto
Chegam fechadas, com 2,20 m de largura, e abrem até 6,30 m em poucas horas. Três tipologias num só piso, de 37, 56 e 72 m², em aço totalmente galvanizado, com plantas que vão do espaço aberto a seis quartos.
Não é um contentor marítimo transformado em casa. É uma casa desenhada de origem para viajar dentro da medida de um contentor e abrir no destino. Sai fechada com 2,20 m de largura, o mesmo gabarito de uma carga normal de estrada, e no terreno duas asas laterais rebatem para fora sobre dobradiças galvanizadas de 130 mm. Quando as asas descem e travam, a casa passa a ter 6,30 m de largura e um piso contínuo.
É essa mecânica que muda a conta toda. Uma tipologia de 20 pés viaja a duas unidades por contentor de 40 pés high cube. Nas de 30 e 40 pés vai uma unidade por contentor. Em vez de pagar volume de ar em trânsito, paga-se carga fechada, e o que chega ao terreno já tem paredes, tecto, pavimento, instalação eléctrica, janelas e porta montados.
Há duas geometrias de cobertura. Na versão de duas águas, cada asa tem 2,05 m e o corpo central 2,20 m, com cumeeira a 2,48 m e beirado a 2,08 m, o que dá um pé-direito interior de 2,23 m. Na versão de cobertura plana as asas sobem a 2,63 m e o corpo central desce a 1,21 m, com altura total de 2,48 m e pé-direito interior de 2,32 m. A escolha não é só estética: a cobertura plana dá mais largura útil nas asas, e é a que melhor resolve as plantas de cinco e seis quartos.
Especificação técnica
Pórtico principal em tubo quadrado de 80 × 100 × 2,5 mm nas tipologias de 37 e 56 m², reforçado a 80 × 140 × 3,0 mm na de 72 m². Estrutura lateral superior em perfil P de 40 × 80 × 1,3 mm e inferior de 60 × 80 × 1,3 mm, tudo galvanizado.
Dobradiças galvanizadas de 130 mm e cabeça de suspensão de 210 × 150 × 160 mm, também galvanizada. Os perfis inferiores trabalham na vertical, o que aumenta a capacidade de carga do pavimento nas asas.
Painel sanduíche EPS de 65 mm nas paredes exteriores e nas empenas, 50 mm nas divisórias interiores. Cobertura em painel compósito de aço lacado com EPS de 50 mm e tecto interior em painel.
Placa de fibrocimento de 18 mm resistente ao fogo no corpo central e contraplacado de bambu de 18 mm nas asas, com pavimento vinílico de série ou SPC em opção.
220 V a 50 Hz com diferencial de 32 A. Entrada em 6 mm², circuito de ar condicionado em 4 mm², tomadas em 2,5 mm² e iluminação em 1,5 mm². Tomadas e interruptores conforme a norma do país de destino.
Janelas de correr de 970 × 970 mm e porta exterior em aço de 970 × 1970 mm de série, com caixilharia de alumínio ou alumínio com corte térmico em opção. Exterior em pintura electrostática a pó.
Catálogo
Cada tipologia existe nas duas coberturas e em várias plantas, do espaço aberto até seis quartos. A planta escolhe-se no pedido.
Chega ao terreno com 2,20 m de largura, como um contentor fechado, e abre até 6,30 m. Duas asas laterais de 2,05 m descem para cada lado de um corpo central de 2,20 m e formam 37 m² num só piso. Cabem duas unidades num contentor de 40 pés, o que muda por completo a conta do transporte.
A mesma mecânica de abertura em 9 m de comprimento: 56 m² úteis, com plantas que vão do espaço aberto até seis quartos servidos por um corredor central. É a tipologia que resolve casa de família permanente sem passar para construção tradicional.
A maior da gama, com 11,80 m de comprimento e 72 m² num só piso. A estrutura sobe para perfis de 80 × 140 × 3,0 mm para vencer o vão. Serve casa de família completa, unidade de turismo com vários quartos ou alojamento de equipas em obra.
Interiores

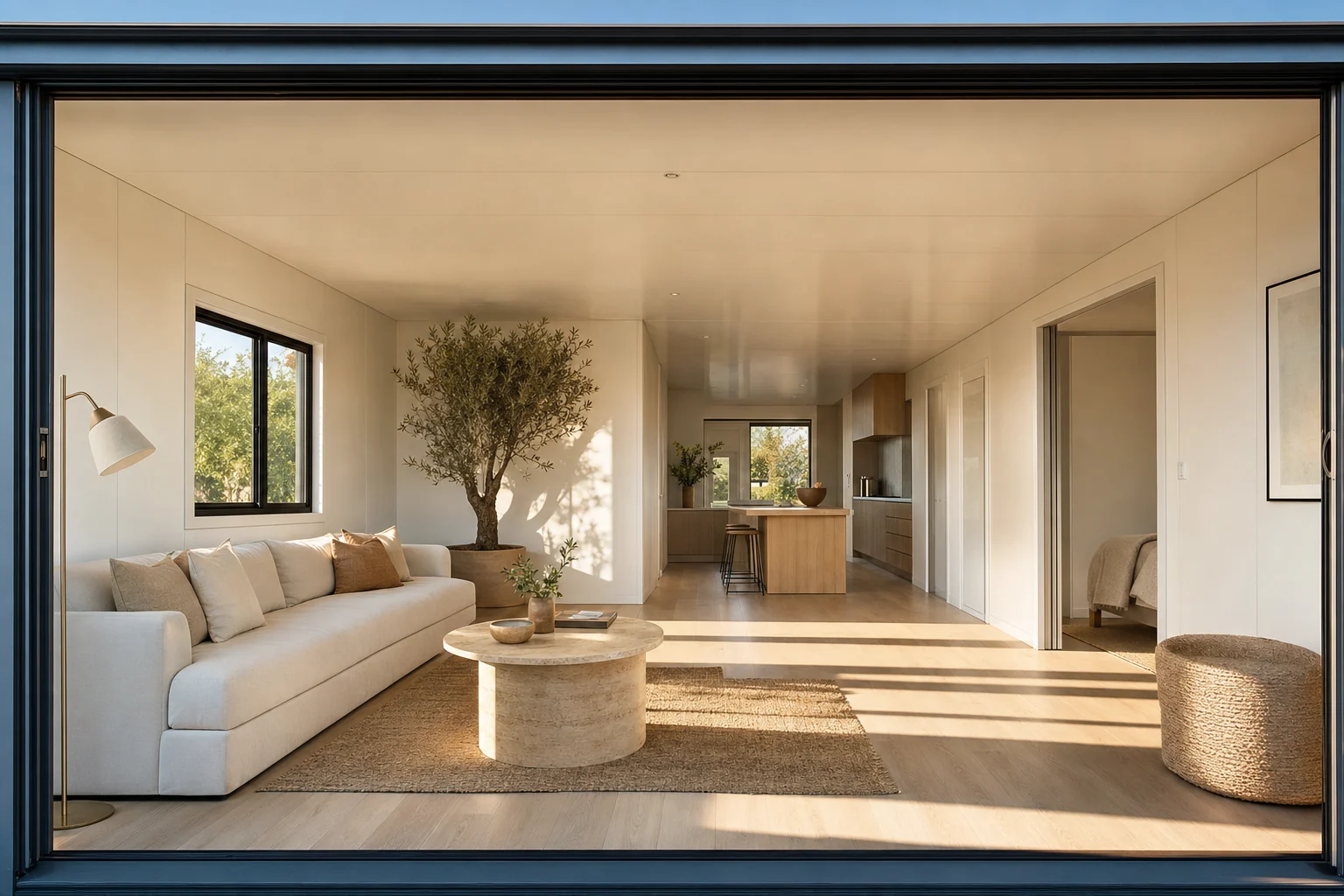

Com as asas abertas o interior tem 6,14 m de parede a parede, o dobro do que se consegue num contentor marítimo convertido. É isso que permite uma sala com mesa e sofá no mesmo eixo, ou um corredor central de 1,21 m a distribuir quartos para os dois lados.
De série, as paredes vão em branco ou em painel com veio de madeira, o pavimento em vinílico e a cozinha e a casa de banho equipadas. Em opção há painel exterior em chapa gravada com padrões de pedra, tijolo e madeira, revestimento interior em fibra de bambu, cozinha em L com bancada em inox ou mármore, casa de banho com zonas seca e húmida separadas, pavimento SPC, caixilharia com corte térmico, pano de vidro e alpendre de 1,5 m, 2 m ou 3 m.
Comparação
A mesma casa em duas geometrias. A diferença sente-se na largura das asas e no pé-direito.
| Critério | Duas águas | Cobertura plana |
|---|---|---|
| Largura total aberta | 6,30 m | 6,47 m |
| Largura de cada asa | 2,05 m | 2,63 m |
| Largura do corpo central | 2,20 m | 1,21 m |
| Altura exterior | 2,48 m na cumeeira, 2,08 m no beirado | 2,48 m, constante |
| Pé-direito interior | 2,23 m | 2,32 m |
| Corredor em plantas de vários quartos | Menos folgado | 1,21 m, bem resolvido |
| Melhor para | Espaço aberto, um ou dois quartos, imagem mais residencial | Quatro a seis quartos, turismo, alojamento de equipas |
As duas geometrias existem nas três tipologias. Se ainda não tem preferência, dizemos qual escolheríamos depois de ver o terreno e o programa. Cada projecto é orçamentado caso a caso.
Perguntas frequentes
Poucas horas, com uma equipa de dois a quatro técnicos e um meio de elevação para colocar a unidade na base. As asas rebatem, travam e ficam niveladas, e o interior já vem montado. A instalação no terreno é feita por parceiros especializados contratados localmente.
As casas expansíveis são de um só piso: as asas rebatem na horizontal e a mecânica de abertura não é compatível com empilhamento. Quando o programa exige dois pisos, resolvemos com módulos fixos sobrepostos, com cálculo específico da ligação entre módulos, de eventuais consolas e da acção sísmica e de vento na localização concreta. Diga-nos o que precisa e estudamos o caso.
Na maioria dos terrenos firmes bastam sapatas isoladas de betão nos cantos e nos pontos intermédios de carga, ou uma laje de ensoleiramento leve. Em terrenos com aterro, argila expansiva ou grande inclinação pode ser necessária estaca curta ou muro de suporte. Avaliamos sempre com base em informação geotécnica.
Aqui a casa está do lado bom da questão: fechada tem 2,20 m de largura e entra em estrada normal, sem transporte especial. Para a descarga e colocação basta, em regra, um meio de elevação de pequeno porte. Antes do contrato fazemos sempre uma verificação de acessos: largura de caminho, curvas, cabos aéreos e ponto de estacionamento do equipamento.
As paredes exteriores levam painel sanduíche EPS de 65 mm e a cobertura painel de 50 mm, de fábrica. Com sombreamento nos vãos orientados a sul e um equipamento de ar condicionado no circuito que já vem previsto, o comportamento é o de uma construção leve bem isolada. Para climas mais exigentes indicamos as opções de reforço no orçamento.
Serve, e é usada para isso, mas o que decide é o licenciamento do terreno, não a casa. Em Portugal a unidade é tratada como edificação e segue o procedimento camarário aplicável. Damos apoio no licenciamento e entregamos a documentação técnica necessária. Ver como funciona o licenciamento.
Por dentro e por fora
A mesma unidade nos três estados que interessam: como viaja, como abre e como se vive lá dentro.
Visualizações arquitectónicas geradas por computador a partir dos desenhos de execução e das medidas reais destas tipologias. Não são fotografias de obra concluída. Alguns acabamentos mostrados correspondem a opções.
Diga-nos onde fica o terreno e que tipologia procura. Respondemos em 48 horas com orçamento detalhado, prazo e lista do que está e não está incluído.
